压滤机是固液分离设备中的重要类型，其管道系统是实现物料处理、洗涤、脱水等功能的关键组成部分。进料管、洗涤管、出液管、吹气管、压榨管等管道各司其职，共同保障压滤机的高效运行。以下对这些重要管道进行详细解析：

一、进料管

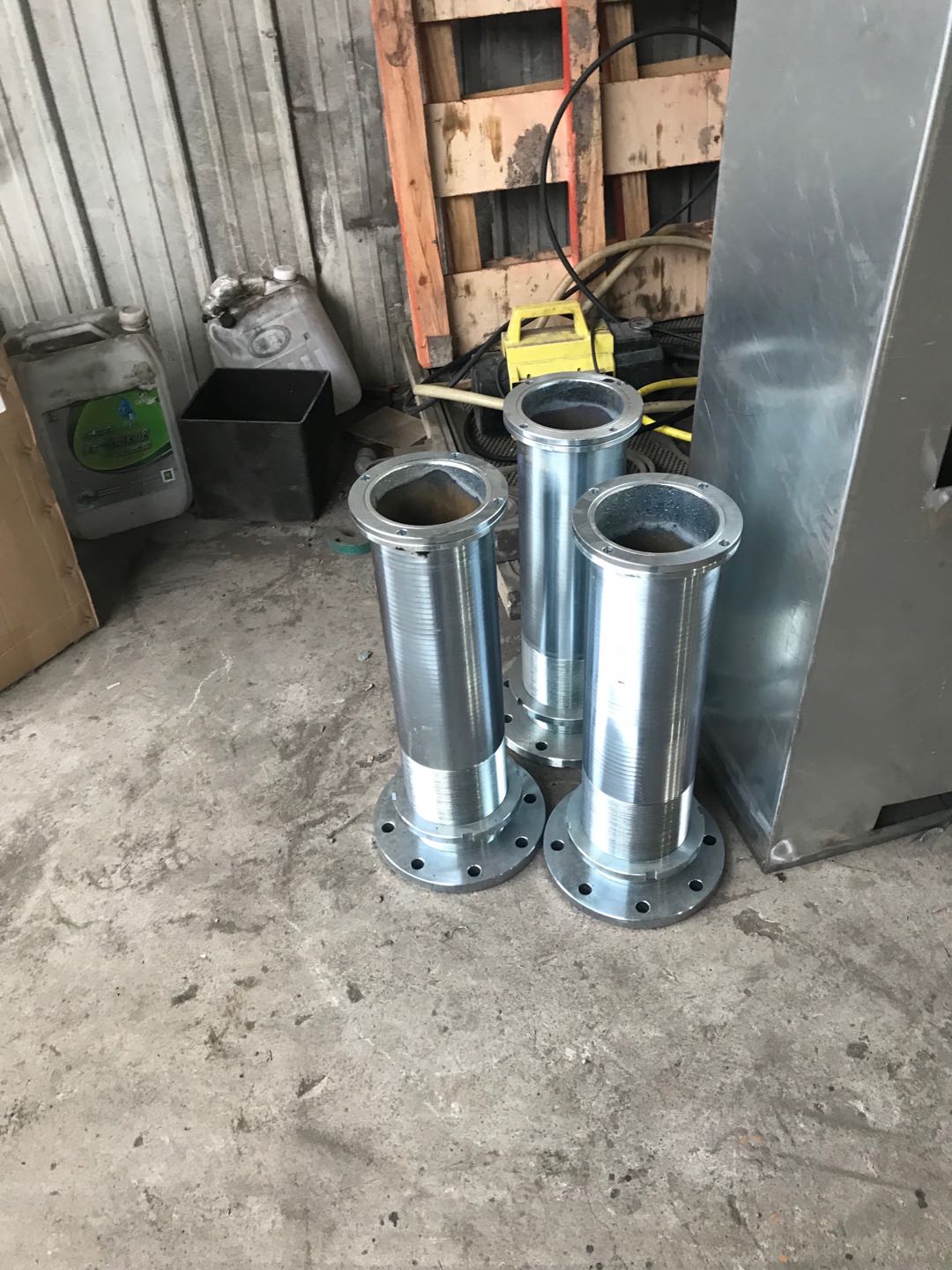

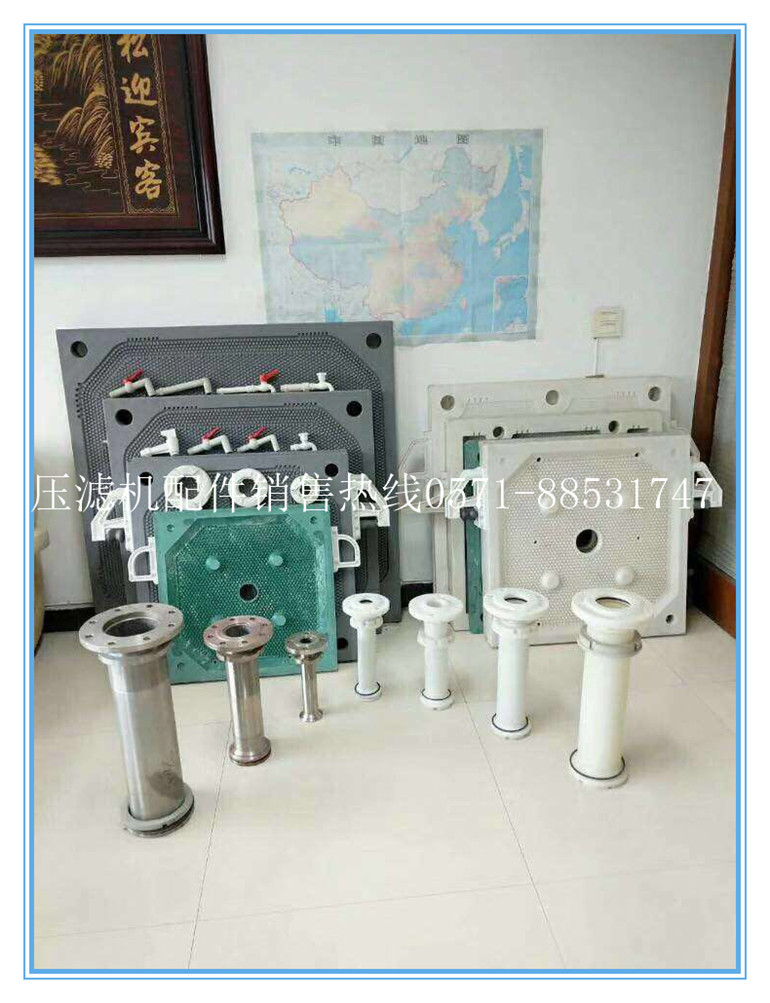

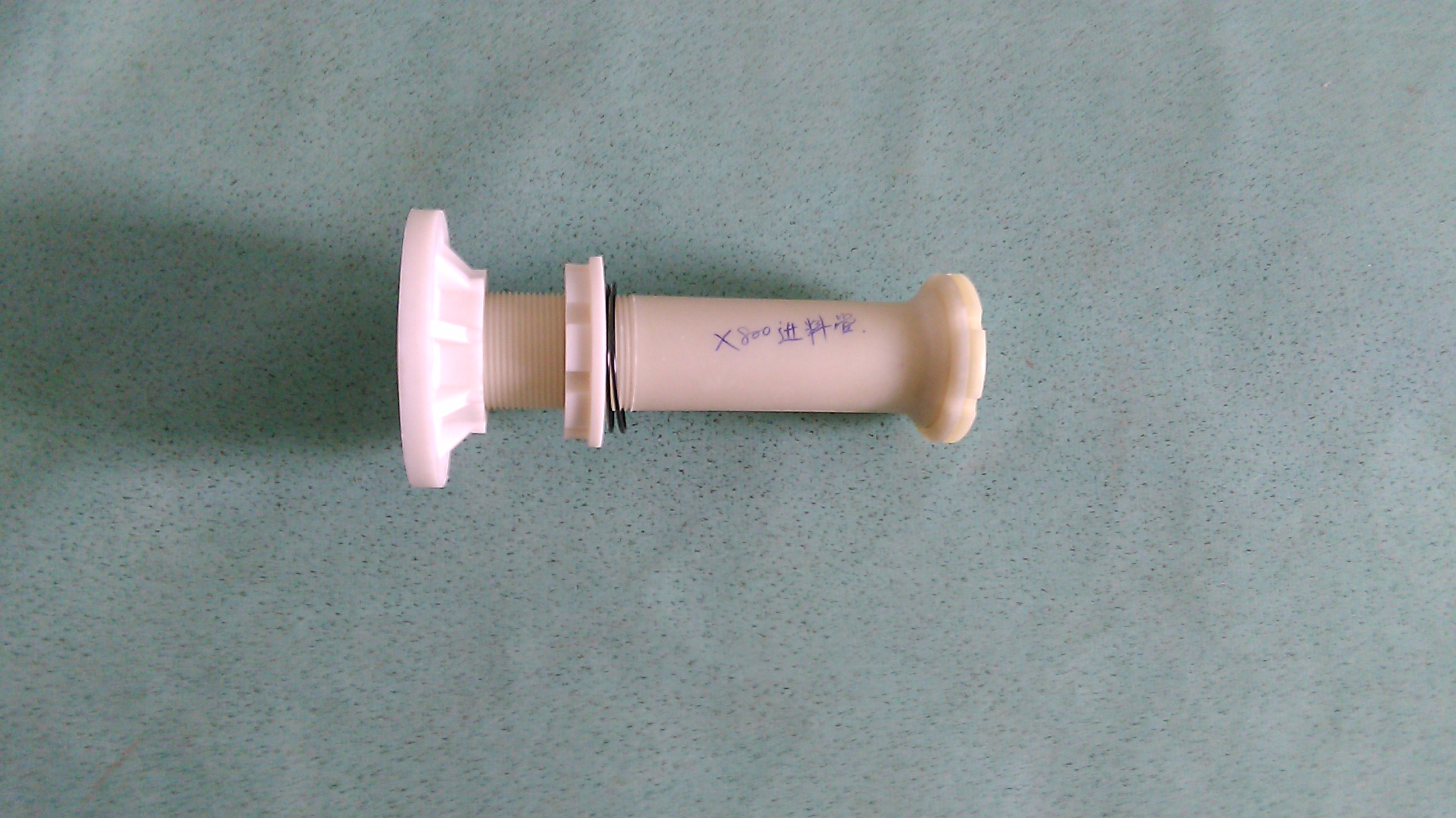

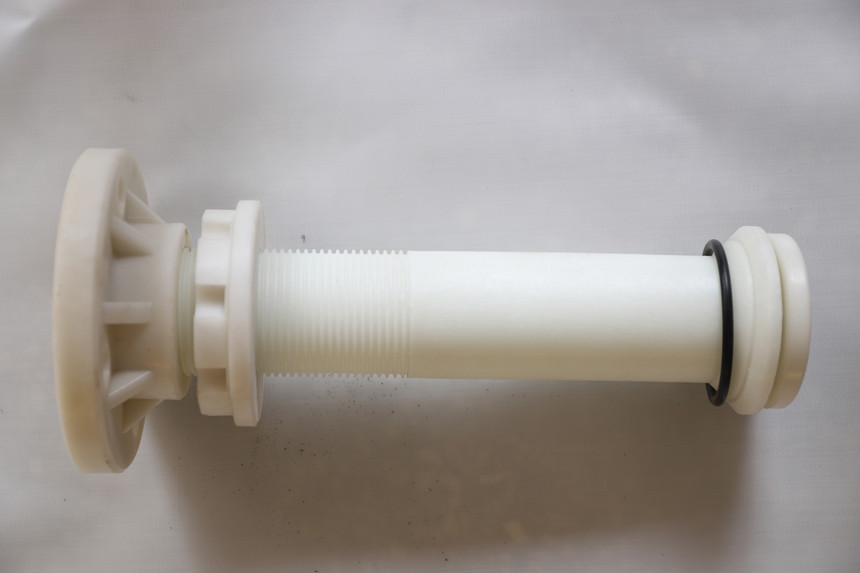

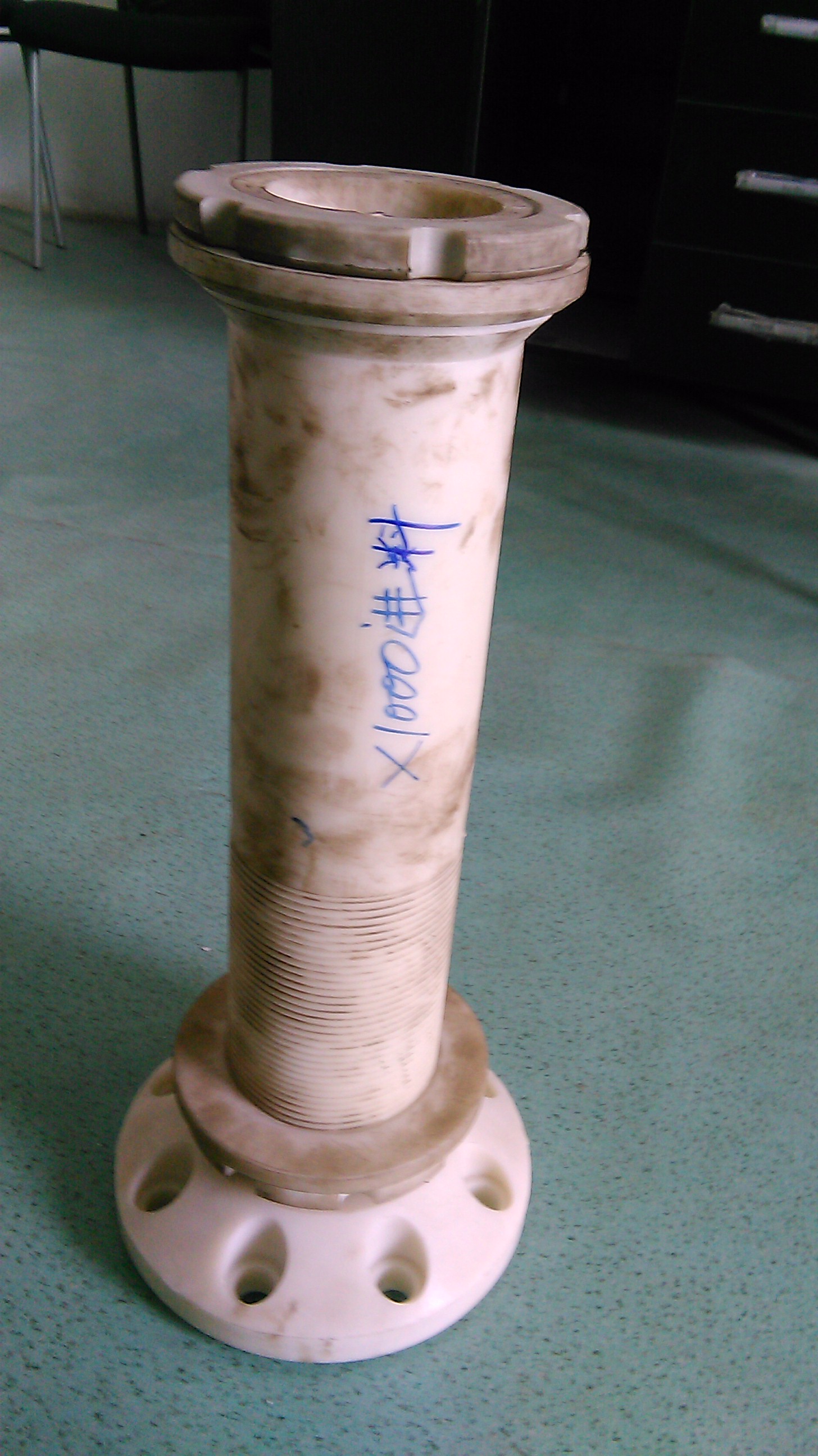

进料管是压滤机接收待处理物料（通常为固液混合的悬浮液）的核心管道，直接影响压滤机的处理效率和滤饼形成效果。压滤机的进料管道一般为PP材质，防腐耐酸碱，也可以选用304不锈钢材质，耐高温、耐酸碱。进料管道分又为固定式和组装式，固定式就是将PP进料管道和法兰进行装配后焊接成一体；组装式式进料管装好密封圈，再反套过来，然后用圆螺母旋紧固定，再旋上法兰。两者结构各有优劣，固定式的接管方便，但是以后更换比较繁琐；组装式的安装、拆换方便，但是强度稍劣于固定式的。进料过滤就是将悬浮液被压入压滤机的滤室中，滤液通过过滤介质流出。并在过滤腔室内形成滤饼，滤液通过明流或暗流方式从滤液排出孔排出。滤室中滤饼的形成；进料主要是依靠进料泵来实现的。每套过滤设备均可选择一个合理的进料泵。进料泵的尺寸取决于过滤物质的成份和过滤速率。根据过滤物质的性状和特点选用进料泵。进料方式可以根据您的工艺要求制成中间进料、上进料、下进料、角进料；进料位置也可以根据您的工艺要求双头进料(从止推板和压紧板端)、中端进料(滤室中间添加活动的止推板)等。

主要功能：将外部输送的悬浮液（如矿山尾矿、化工浆料、污水处理污泥等）高压泵入压滤机的滤室，使悬浮液在滤布两侧形成压力差，液体通过滤布渗透，固体颗粒则在滤室内逐渐堆积形成滤饼，

设计特点：管径需根据处理量和物料特性（如黏度、颗粒大小）设计，避免因管径过小导致流速过快、磨损加剧，或管径过大造成压力损失。材质通常选用耐磨、耐腐蚀材料（如不锈钢、衬胶钢管等），尤其针对含颗粒多、腐蚀性强的物料（如酸碱浆料）。 常配备阀门（如闸阀、球阀）和压力表，便于控制进料量、调节进料压力（一般为0.6-2.0MPa），并监测进料过程中的压力变化，防止超压损坏滤板。

注意事项：进料过程需保持压力稳定，若压力骤升可能导致滤板变形或滤布破损；若压力不足，则滤饼形成缓慢、含水率高。

. 尽可能地避免进料压力的波动或产生压降，否则将会导致滤饼厚度的不均匀、滤板弯曲和过滤处理量减小。

·滤液、洗液和压缩空气的阀门,须按操作程序启用，不得同时开启。

·过滤的滤浆温度必须控制在＜100℃，滤液中不得混有杂物，否则易堵塞进料口，

·允许的进料压力，所需的进料压力通常由滤饼的脱水性能来决定。

 进料压力又受约于：·压滤机所允许的操作压力；·滤板所允许的并受温度曲线限制的压力值。

二、洗涤管

洗涤管主要用于对滤室内形成的滤饼进行清洗，目的是回收滤饼中残留的有价成分（如化工产品、药品等），或降低滤饼的杂质含量（如食品、医药行业的洁净要求）。

主要功能：将洗涤液（如水、溶剂等）泵入滤室，使洗涤液在压力作用下穿过滤饼，溶解并带走滤饼中残留的可溶性物质，最终随出液管排出。

设计特点：通常与进料管共用部分管路，但需单独设置阀门控制，避免洗涤液与原料混合。洗涤液的注入方式有“明流洗涤”和“暗流洗涤”：明流洗涤时洗涤液从滤板一侧进入，从另一侧直接排出，可观察洗涤效果；暗流洗涤则通过内部通道排出，适用于需回收洗涤液或物料易挥发的场景。洗涤压力一般略低于进料压力（约0.4-1.5MPa），压力过高可能破坏滤饼结构，导致洗涤液短路（未充分穿过滤饼）。

应用场景：在制药、食品、精细化工等行业中，洗涤管是保证产品纯度的关键，例如抗生素发酵液过滤后，需用纯化水洗涤滤饼以去除残留培养基。

三、出液管

出液管是排出压滤过程中“滤液”（即通过滤布的液体）的管道，其设计直接影响滤液的收集效率和后续处理（如回用或排放）。

主要功能：将滤布过滤后的澄清液体（滤液）从滤室导出，集中收集至储液池或后续处理系统（如沉淀池、回收装置）。

设计特点：管径需匹配滤液量，确保滤液顺利排出，避免因堵塞导致滤室内压力升高。根据滤液性质选择材质：若滤液为中性清水，可选用普通钢管；若为腐蚀性液体（如含酸、碱的滤液），需选用不锈钢或PVC管。  - 出液方式分为“明流出液”和“暗流出液”：明流时每个滤板的出液口直接连接管道，可观察单块滤板的滤液澄清度（便于判断滤布是否破损）；暗流则通过滤板内部通道汇总后排出，适用于滤液有毒、易挥发或需密闭回收的场景。

注意事项：若出液管堵塞，会导致滤室内压力无法释放，需及时清理（如清除滤布脱落的纤维、大颗粒杂质等）。

四、吹气管

吹气管用于通过压缩空气对滤饼进行“吹干”处理，进一步降低滤饼的含水率，减少后续干燥成本（如矿山、环保行业）。

主要功能：将压缩空气（通常为0.5-0.8MPa）通入滤室，利用空气压力将滤饼中残留的游离水分“挤出”，并通过出液管排出；同时，空气可置换滤饼孔隙中的液体，提高脱水效率。

设计特点：气源通常来自空压机，管道需耐受一定气压，材质多为无缝钢管或不锈钢管，避免漏气。吹气方向可与进料方向一致（顺吹）或相反（反吹）：顺吹适用于疏松滤饼，反吹则可更深入地排出滤饼内部水分，但需注意反吹压力不可过大，以免吹破滤布。需设置压力表和止回阀，防止压缩空气回流至进料系统。 - **应用价值**：对于高含水率滤饼（如市政污泥），经吹气处理后含水率可降低5%-10%，显著减少后续焚烧、填埋的成本。

五、压榨管

压榨管是高压隔膜压滤机特有的管道，通过对滤板内的隔膜充气或充液，利用隔膜膨胀产生的压力对滤饼进行二次压榨，进一步降低含水率。

主要功能：当滤饼初步形成后，通过压榨管向隔膜（弹性材料，如橡胶、高分子聚合物）内注入高压介质（水或压缩空气），使隔膜膨胀并挤压滤饼，将滤饼中残留的毛细水分“压出”，最终通过出液管排出。

设计特点：介质压力较高（通常为1.0-3.0MPa，具体取决于隔膜材质和滤饼硬度），因此管道需具备高强度和密封性，材质多为高压无缝钢管，连接部位采用法兰或高压接头。需单独设置控制系统，与进料、吹气等步骤联动，确保压榨过程在滤饼初步成型后进行，避免过早压榨导致滤饼结构破坏。

优势：相比传统压滤机，带压榨管的隔膜压滤机可使滤饼含水率再降低10%-20%（如矿山滤饼含水率可从30%降至15%以下），大幅提升脱水效果。

六、各管道的协同关系

压滤机的工作流程是各管道协同作用的结果：

1.进料阶段：进料管工作，出液管同步排出滤液，形成初步滤饼；

2.洗涤阶段：进料管停止，洗涤管工作，出液管排出含杂质的洗涤液；

3.吹气阶段：吹气管通入压缩空气，进一步脱水，出液管排出残留液体；

4.压榨阶段（隔膜压滤机）：压榨管向隔膜充压，挤压滤饼，出液管排出最终水分；

5.完成后，滤板拉开，滤饼脱落，进入下一个循环。 ### 总结 进料管、洗涤管、出液管、吹气管、压榨管分别承担了物料输入、滤饼清洗、液体排出、脱水强化、深度压榨的功能，其设计合理性和运行稳定性直接影响压滤机的处理效率、滤饼质量和能耗。在实际应用中，需根据物料特性（黏度、腐蚀性、颗粒度）、处理要求（含水率、纯度）选择合适的管道材质、管径和控制方式，以实现压滤机的理想的性能。
