滤布、滤纸、硅藻土过滤介质的应用场景与科学选型方法 过滤介质是实现固液、气固分离的核心材料，其性能直接决定过滤效率、分离精度与运行成本。滤布、滤纸、硅藻土作为三类典型过滤介质，因结构、材质和分离机制差异，应用场景与选型逻辑存在显著区别。本文将系统梳理三者的核心特性、适用领域，并提供可落地的选型方法，帮助解决工业生产与实验室场景中的过滤难题。

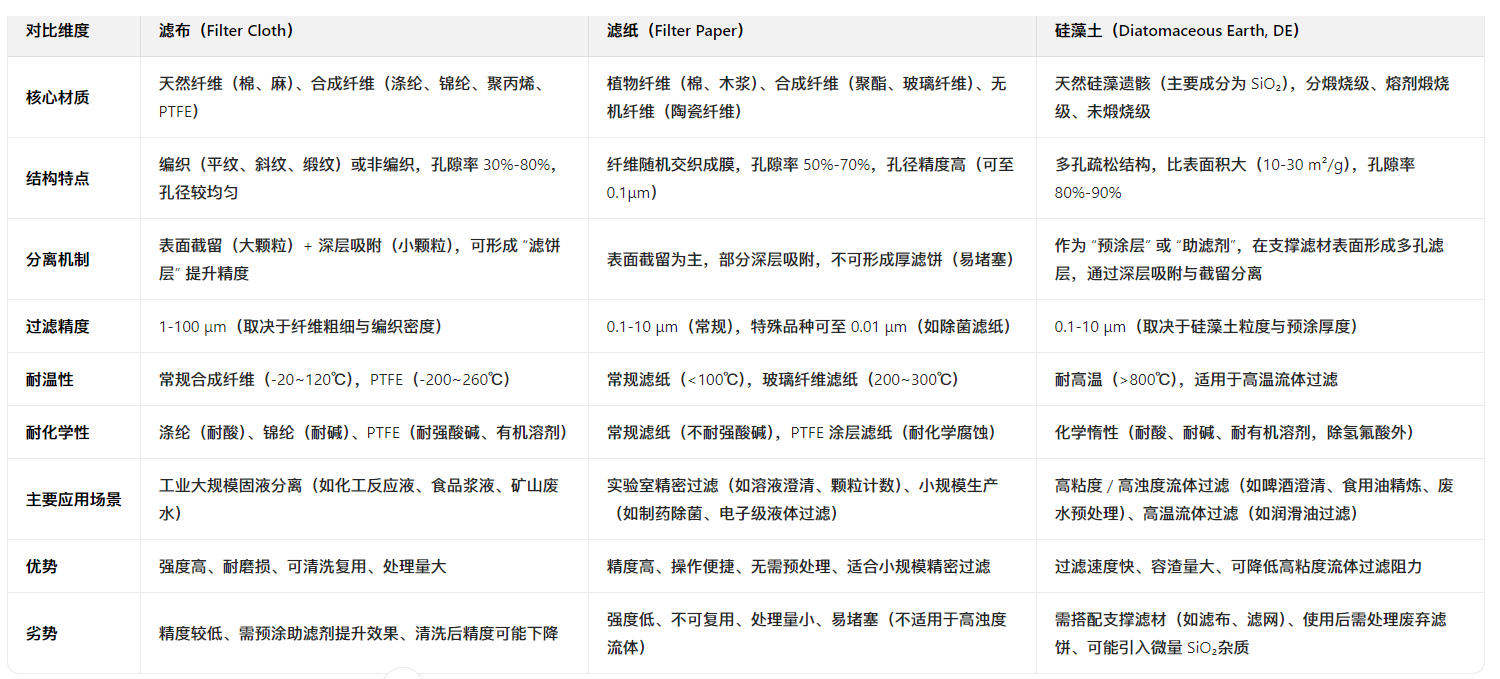

一、三类过滤介质的核心特性与应用场景对比在选型前，需先明确三者的本质差异：滤布是“表面过滤+深层过滤”结合的编织/非编织材料，滤纸是“高精度表面过滤”的纤维膜状材料，硅藻土是“辅助深层过滤”的多孔粉体介质（需搭配支撑滤材使用）。三者的核心参数与应用场景对比如下：

二、科学选型的核心逻辑与步骤选型的核心是“匹配需求与介质特性”，需从过滤目标（精度、效率）、流体属性（粘度、温度、化学性质）、工况条件（处理量、压力）、成本约束（采购、运维、耗材）四个维度层层拆解，具体步骤如下：

步骤1：明确核心过滤目标 过滤目标是选型的“第一准则”，需优先确定分离精度与过滤效率：

分离精度：即需截留的最小颗粒直径（或澄清度要求）。

若精度要求≥10 μm（如矿山废水除渣、化工粗过滤）：优先选滤布（成本低、处理量大）；

若精度要求0.1-10 μm（如溶液澄清、制药中间体过滤）：可选高精度滤布（配助滤剂）或滤纸（小规模）、硅藻土（高浊度场景）；

若精度要求≤0.1 μm（如除菌、电子级液体过滤）：必须选专用滤纸（如0.22 μm除菌滤纸），或硅藻土+高精度支撑滤材（特殊工业场景）。

过滤效率：即单位时间处理量（m³/h）或过滤周期（需避免频繁更换/清洗）。

大处理量（≥10 m³/h，如工业废水处理）：选滤布（耐复用、容渣量大）或硅藻土（高浊度流体提速）；

小处理量（≤1 m³/h，如实验室样品过滤）：选滤纸（操作便捷、无需复杂设备）。

步骤2：分析流体的关键属性 流体属性直接决定介质的“耐受性”，若选型不当会导致介质损坏（如腐蚀、溶胀）或过滤失效（如粘度高导致流速慢）：

1. 流体粘度：

低粘度（<50 cP，如水、稀溶液）：三者均可，优先按精度选择（如精度高选滤纸，处理量大选滤布）；

中高粘度（>50 cP，如糖浆、润滑油、树脂）：必须选硅藻土（多孔结构降低流动阻力），或搭配助滤剂的滤布，避免选滤纸（易堵塞、流速极慢）。

2.流体温度：

常温（20-60℃）：常规滤布（涤纶、锦纶）、常规滤纸均可；

中温（60-200℃）：选玻璃纤维滤纸、PTFE滤布、硅藻土；

高温（>200℃）：仅可选硅藻土（耐高温）或PTFE滤布（<260℃）、陶瓷纤维滤纸（特殊场景）。

3. 化学腐蚀性：

中性流体（如水、食用油）：任意介质均可；

酸性流体（pH<4，如酸洗废水、发酵液）：选涤纶滤布、玻璃纤维滤纸、硅藻土；

碱性流体（pH>10，如碱洗废水）：选锦纶滤布、PTFE滤纸、硅藻土；

强腐蚀/有机溶剂（如盐酸、乙醇、酮类）：必须选PTFE滤布/滤纸或硅藻土（除氢氟酸外）。

4. 固含量（浊度）：

低固含量（<1%，如澄清溶液）：选滤纸（无需预处理）或高精度滤布；

高固含量（>1%，如矿山浆液、发酵醪）：选滤布（容渣量大）或硅藻土（预涂后提升容渣能力），避免选滤纸（1-2次即堵塞，更换频繁）。

步骤3：匹配工况条件与设备 工况条件决定介质的“适用性”，需结合过滤设备类型、操作压力、运行方式选择：

过滤设备类型：板框压滤机、带式过滤机（工业大规模设备）：仅适配滤布（需高强度、耐磨损）；

真空抽滤机、布氏漏斗（实验室/小规模设备）：适配滤纸（铺展方便）或滤布（处理量稍大时）；

叶片过滤机、硅藻土过滤机（高粘度流体设备）：必须适配硅藻土+支撑滤布/滤网（预涂需求）。

操作压力：低压（<0.1 MPa，如真空抽滤）：选滤纸（强度低，不耐高压）或常规滤布；高压（>0.3 MPa，如板框压滤）：选高强度滤布（如涤纶斜纹布、PTFE缎纹布），避免选滤纸（易破裂）。

运行方式（连续/间歇）：连续运行（如化工生产线）：选可清洗复用的滤布或自动添加硅藻土的系统（减少停机）；间歇运行（如实验室样品处理）：选一次性滤纸（操作便捷，无需清洗）。

步骤4：平衡成本与运维便捷性 成本不仅是采购价，还包括运维成本（清洗、更换、废弃处理），需综合测算：

滤布：采购价较高（约10-50元/㎡），但可清洗复用（5-50次，取决于工况），长期运维成本低，适合大规模、连续运行场景；

滤纸：采购价低（约0.5-5元/张），但一次性使用，高固含量场景下更换频繁（如每天更换数十张），长期成本可能高于滤布，适合小规模、精密过滤；

硅藻土：采购价中等（约1-5元/kg），但需搭配支撑滤材，且废弃滤饼（硅藻土+废渣）需处理（如危废处置成本），适合高粘度/高浊度场景（可显著提升过滤速度，降低整体能耗）。

步骤5：小试验证（关键场景必做） 对于高价值流体（如制药、电子级液体）或复杂工况（如高温、强腐蚀），需通过小试验证选型是否正确：

1. 取少量待过滤流体，分别用候选介质（如2种滤布+1种硅藻土方案）进行过滤；

2. 测试关键指标：过滤速度（单位时间滤液量）、滤液澄清度（如浊度仪检测）、截留效率（如颗粒计数器检测）、介质损耗（如滤布是否破损、滤纸是否溶胀）；

3. 优先选择“过滤速度快+澄清度达标+介质无损耗”的方案，若存在冲突（如速度快但澄清度不足），需调整参数（如滤布目数、硅藻土粒度）后再次验证。

三、典型场景选型案例通过实际案例可更直观理解选型逻辑，以下为三类常见场景的选型思路：

案例1：化工车间盐酸废水过滤（处理量50 m³/h，固含量3%，精度要求10 μm，温度40℃）

分析：酸性流体（盐酸）、大处理量、中固含量、精度要求中等；

排除：滤纸（处理量小、不耐酸）、普通锦纶滤布（不耐酸）；

选型：涤纶斜纹滤布（耐酸、强度高、可清洗复用，处理量匹配），若需提升精度，可预涂少量硅藻土。

案例2：实验室抗生素溶液除菌（处理量0.5 L，精度要求0.22 μm，温度25℃，中性）

分析：小规模、高精度（除菌）、低固含量、中性流体；

排除：滤布（精度不足）、硅藻土（需支撑滤材，操作复杂，可能引入杂质）；

选型：0.22 μm混合纤维素酯除菌滤纸（精度达标、操作便捷，一次性使用避免污染）。

案例3：啤酒厂啤酒澄清过滤（处理量20 m³/h，粘度1.5 cP，要求澄清无颗粒，温度10℃）

分析：中处理量、低粘度、高澄清度要求、易堵塞（啤酒含蛋白质颗粒）；

排除：滤纸（处理量小、易堵塞）、普通滤布（精度不足，澄清度不达标）；

选型：硅藻土（熔剂煅烧级，粒度200目）+ 涤纶缎纹支撑滤布（硅藻土形成多孔滤层，截留细小颗粒，保证澄清度，同时过滤速度快）。

四、选型后的优化与注意事项

1. 滤布的优化：

清洗：优先用高压水冲洗（避免损伤纤维），油污可用中性洗涤剂，强酸/碱残留需用对应中和液清洗；

复用次数：当过滤速度下降至初始值的50%或滤液澄清度不达标时，需更换，避免过度复用导致破损。

2. 滤纸的优化：

铺展：在真空抽滤时，需将滤纸完全贴合漏斗底部，避免出现缝隙导致漏液；

选择：高粘度流体需选“快速滤纸”（孔隙大），高精度需求选“慢速滤纸”（孔隙小）。

3. 硅藻土的优化：

粒度选择：粗粒度（100-150目）适用于高浊度、快速过滤，细粒度（200-300目）适用于高精度、慢过滤；

预涂量：一般按0.5-2 kg/m²支撑滤布计算，可通过小试调整，避免预涂过厚导致流速下降。

4. 共性注意事项：

避免超温/超压：严格按照介质耐温、耐压范围操作，如PTFE滤布不可超过260℃，滤纸不可超过100℃（除高温品种外）；

杂质兼容性：食品/制药行业需选择“食品级”“药用级”介质（如食品级硅藻土、药用级滤纸），避免重金属或有害添加剂迁移；

环保处理：废弃滤布（合成纤维）需按固废处理，废弃硅藻土滤饼若含危废（如化工废渣），需按危废标准处置，避免污染。

 综上，滤布、滤纸、硅藻土的选型需“无绝对优劣，只看是否匹配”。通过“明确目标→分析流体→匹配工况→成本平衡→小试验证”的五步逻辑，可精准选择适合匹配的过滤介质，实现“效率、精度、成本”的优化平衡。

滤布是加压过滤机常用的过滤介质，许多过滤设备能否正常运行，除了本机的选型是否合适外, 在很大程度上取决于滤布的选型。由此可见，滤布的选型在整个过滤过程中占有重要地位。滤布的过滤性能不仅与构成滤布的纤维材质有关，而且与滤布的纱线构成方式及滤布的织法有关。

1、滤布的分类：滤布的分类方法通常有三种，一是按滤布材质分类；二是按滤布纱线构成分类；三是按滤布的织法分类。滤布纤维材质可分为两大类，一类为天然纤 维，如棉、毛丝、麻纤维；另一类为化学合成纤维，如涤纶、尼龙、聚丙烯膳类、维纶、月青纶、聚酯纤维等。滤布的物理性能及化学稳定性与构成滤布的纤维材质有很大关系。一般来说，天然纤维的使用温度要低于合成纤维，天然纤维的耐酸、碱性比合成纤维要差。在合成纤维中，涤纶的耐酸性好，耐碱性差；尼龙的耐碱性好，耐酸性差；丙纶不但耐酸而且耐碱，抗有机酸的腐蚀性也比尼龙和涤纶好。纺织滤布由三种不同的纱线织成，构成滤布的纱线可分为单丝纱、复丝纱、短纤维纱、单丝纱是由合成纤维制成单根的连续长丝。由单丝纱织成的滤布不易堵塞，卸饼性能及再生性好。复丝纱是由两根或两根以上的连续单丝纱捻制而成，由这种纱织成的滤布抗拉强度高，卸饼性能及再生性好。短纤维纱是将天然的或合成的短纤维捻成一股连续的纤维线，由这种线织成的滤布对颗粒截留性好，同时可提供极佳的密封性。不同类型的纱线织成的滤布其过滤性能也不同。滤液透明度：单丝滤布〈复丝滤布〈短纤维纱滤布；过滤速率：单丝滤布〉复丝滤布〉短纤维纱滤布；滤饼含湿率：单丝滤布〈复丝滤布〈短纤维纱滤布； 纱滤布； 纱滤布； 纱滤布；滤布的卸饼性能：单丝滤布〈复丝滤布〈短纤维使用寿命：单丝滤布〈复丝滤布＜短纤维 再生性能：单丝滤布〉复丝滤布〉短纤维。滤布的性能：分织造类和非织造类，织造类滤布包括平纹滤布、斜纹滤布和缎纹滤布。非织造类滤布有无纺滤布和毛毡类滤布。采用不同织造方法的滤布的过滤性能也不一样。滤液透明度：平纹滤布〉斜纹滤布〉缎纹滤布 ＞非织造类滤布；过滤速率：平纹滤布〈斜纹滤布 《缎纹滤布V非织造类滤布；滤饼含湿率：平纹滤布〉斜纹滤布〉缎纹滤布〉非织造类滤布；卸饼性能：平纹滤布 ＜ 斜纹滤布 ＜缎纹滤布 ＜非织造类滤布；使用寿命：平纹滤布〈斜纹滤布〈缎纹滤布＜ 非织造类滤布；再生性能：平纹滤布〉斜纹滤布〉 缎纹滤布〉非织造类滤布。

3、几种常用滤布应用效果对比：尼龙滤布：尼龙又称锦纶，脂肪族聚酰胺类化纤。尼龙的耐磨性、抗拉强度、伸长率和弹性都很好，使用温度可达1000T；耐碱性也很好，仅次于四氟化碳纤维。但不耐酸，遇浓硫酸、浓盐酸会发生反应而溶解。常用的有尼龙663、尼龙407和尼龙单丝布等。尼龙663其空隙较大，过滤速率及再生性较好，适合于物料平均粒度较大，对滤液浊度要求不高的场合。与尼龙663相比较，尼龙407抗拉强度较低，空隙较小，过滤速度较低，适用于抗拉强度较低，颗粒较小，对过滤精度要求较高的场合。尼龙单丝布其抗拉强度较低，空隙较小，再生性较好，适合于过滤细颗粒且有一定粘度的物料。涤纶滤布：涤纶是聚酯类化纤，其抗拉强度、耐磨损性，尺寸稳定性都很好，特别适用于转鼓式过滤机。其耐酸性较好，但不耐浓硫酸和磷酸，遇高温、高浓度的碱时会发生化学反应，在高温的湿空气中会水解，其使用温度大约800℃常用的有涤纶621、 涤纶240等。涤纶621滤布其抗拉强度及耐磨性较好，伸长率适中，除细粘物料外，再生性尚可。涤 纶240滤布与涤纶621相比，其抗拉强度及耐磨性稍差，但再生性较好，过滤速率稍好。丙纶滤布：丙纶学名聚丙烯，耐热、耐磨、耐酸、耐碱, 是过滤高温、酸碱性物料都比较适合的滤布。常用的是丙纶60-14、丙纶60-13等。丙纶60-14用于酸性或碱性物料，抗拉性能好、伸长率较大、空隙 大、过滤速率高、再生性能好，适用于高浓度、大颗粒、大处理量，且对滤布的抗拉强度要求高、过滤精度要求低的场合。丙纶60-13与丙纶60-14相比，其抗拉性耐磨性较好，空隙略小，再生性略好，适用范围与丙纶60-14基本相同。不锈钢丝网滤布：不锈钢丝滤布系采用特制的不锈钢丝编织而成。 由于受工艺限制，滤网空隙较大。不锈钢丝滤布抗拉性能、过滤速率高、再生性好,适用于高浓度、大颗粒、大处理量,对滤布的抗拉强度要求高的场合。

4、结束语：滤布的选型在整个过滤过程中占有重要地位。不同的滤布具有不同的过滤性能，滤布的性能不仅与构成滤布纤维的材质有关，而且与滤布的纱线构成方式及滤布的织法有关。依据滤布的选型原则和方法，选择合适的滤布，是提高过滤机的过滤性能和生产率的基础条件。

如您在压滤机、过滤工程选型中需要更多的过滤与分离方面的咨询，欢迎来电（13732231928周经理）咨询，我们可根据您现场过滤工况和您共同做好设备方案设计和科学选型。
