板框式压滤机作为固液分离领域应用广泛的过滤设备，其核心过滤部件滤布的尺寸适配性，直接影响设备的密封效果、过滤效率以及滤饼成型质量。与厢式、隔膜式压滤机滤布不同，板框式压滤机滤布结构简单、安装方式独特，在制作与裁剪上有专属的尺寸计算规则，只要掌握核心放样公式与关键尺寸要素，就能精准制作出适配对应型号滤板的合格滤布。下面从板框式压滤机滤布工作原理、结构特点、裁剪要求、放样尺寸计算方法及实例应用等方面，进行全面详细解读。

一、板框式压滤机滤布工作原理与结构特点板框式压滤机的过滤单元由滤板、滤框交替组合而成，其滤布采用披挂式安装，直接覆盖悬挂在滤板表面，这也是它区别于其他类型压滤机滤布的核心特征。在设备运行时，相邻两块滤板之间，会通过滤框进行分隔，二者与滤布配合形成独立且密闭的过滤腔体，也就是完整的过滤单元。待过滤的料浆进入腔体后，固体颗粒因无法穿透滤布毛细孔隙，会被拦截并逐渐集聚在滤框内部空间，形成滤饼；而液体则在压力作用下，透过滤布的毛细微孔，渗入滤板表面的导流槽内，再顺着导流槽汇集至滤板的出液孔，最终排出机外，完成固液分离全过程。得益于这种结构设计，板框式压滤机滤布的制作工艺十分简便，无需复杂缝纫加工，仅需按照标准放样尺寸精准裁剪，并根据滤板开孔位置开好进料孔、出液孔等对应孔位，就能满足安装与使用需求，大幅降低了滤布的制作成本与难度。

二、板框式压滤机滤布通用裁剪基础要求板框式压滤机滤布无需缝制，常规生产中以直接裁剪为主，核心遵循尺寸放大预留原则，确保滤布披挂后能完全覆盖滤板、密封滤框间隙，避免出现漏料、渗液问题。基础裁剪规则为：以滤板实际尺寸为基准，宽度方向单边放大70～100mm，保证滤布边缘有充足的密封余量；长度方向则有固定计算公式，即：长度L=滤板边长×2+100mm+滤板厚度，通过精准计算保障滤布对折后与滤板、滤框完美适配。 同时，考虑到不同压滤机生产厂家的滤板规格，可能与行业通用标准存在细微偏差，无需拘泥于固定型号参数，只要用户能提供三项核心尺寸要素，即可定制加工出可直接安装的滤布： 1. 滤板外形尺寸（长×宽）； 2. 滤板厚度； 3. 进料孔、出液孔直径。

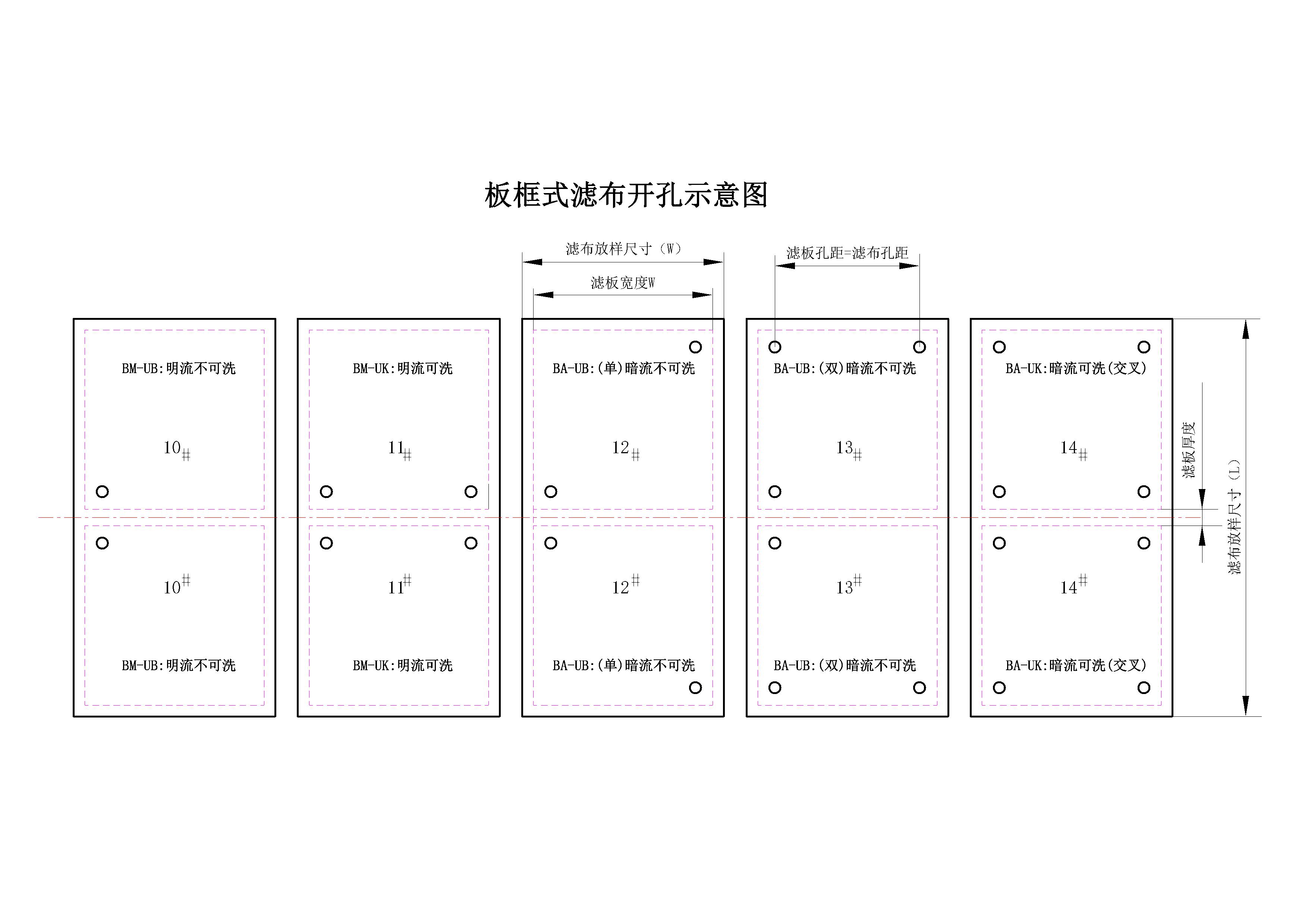

三、B315～B1000型板框滤布放样尺寸计算标准针对行业通用的B315-B1000型板框式压滤机滤板，其配套滤布采用2片对折式结构，展开尺寸有统一的计算公式，单位统一为毫米（mm）：滤布展开长度L=滤框尺寸+100；滤布展开宽度W=滤框尺寸×2+100+滤板厚度，简单来说，最终滤布的成品规格为：长（滤框尺寸+100）×宽（滤框尺寸×2+100+板厚），其中额外增加的尺寸，均为滤布安装密封、披挂覆盖的预留余量，保障滤布与滤板、滤框贴合紧密，无缝隙渗漏。此外，滤布的进料孔直径需根据滤板实际进料口尺寸确定，洗涤方式（明流、暗流）则可根据物料过滤需求、生产工艺要求灵活调整，不影响基础尺寸计算。

四、板框式滤布放样尺寸实例计算（B630型）以常用的B630型板框式压滤机为例，结合上述计算公式，可直观算出配套滤布的展开尺寸： 1. 确定基础参数：滤框尺寸630mm，滤板厚度按常规50mm计算； 2. 计算滤布长度：630+100=700mm； 3. 计算滤布宽度：630×2+100+50=1410mm； 4. 滤布展开尺寸：700mm×1410mm。 通俗来讲，该型号滤布只需选用门幅宽700mm、长度1410mm的滤布原料，按尺寸裁剪后，再根据需求开设进料孔、匹配对应洗涤方式，即可完成制作，安装后能完美适配B630型板框滤板，满足正常过滤使用。
